Présentation de l'équipement haute fréquence des premiers tubes à vide

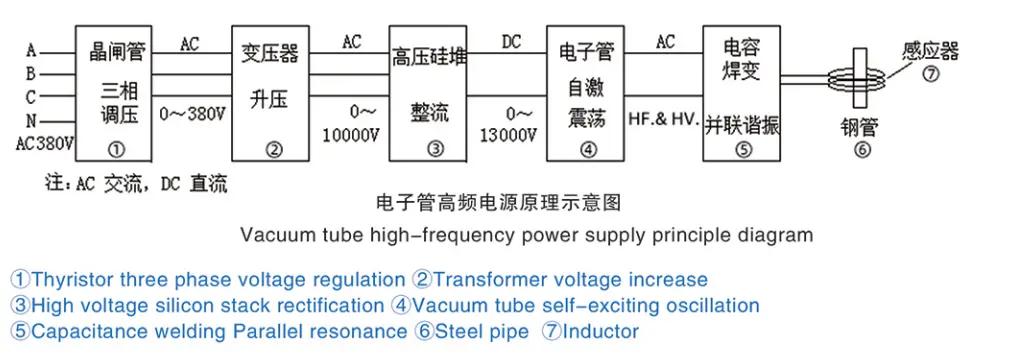

Il y a 20 ans, les sources d'énergie haute fréquence (communément appelées « fours haute fréquence ») utilisées pour le soudage de tuyaux et le traitement thermique en Chine étaient principalement des équipements avec des tubes électroniques (également appelés « tubes à vide ») comme principaux composants de l'onduleur. Le principe de base est illustré dans la figure suivante :

Le courant alternatif industriel normal (triphasé à quatre fils 380 V/50 Hz en Chine) est converti en courant alternatif réglable allant de 0 à 380 V (fréquence inchangée) via un régulateur de tension CA à thyristor, puis augmenté jusqu'à près de 10 000 V haute tension (fréquence inchangée) par un transformateur, puis rectifié par un circuit redresseur haute tension à des dizaines de milliers de courant continu haute tension, puis oscillé par un tube à vide jusqu'au courant HF et HT, puis via LC parallèle. résonance pour amplifier le courant oscillant, et après réduction de tension, alimentation de l'inducteur utilisé pour le chauffage des tuyaux en acier et d'autres pièces, etc.

Le but de la régulation de la tension alternative est d'ajuster la puissance d'entrée et de sortie pour répondre aux exigences de travail, et lors du réglage de la tension, il faut également rendre la tension stable pour garantir la stabilité de la puissance de sortie de l'équipement dans certaines conditions de fonctionnement.

En raison de l'utilisation d'un tube à vide (petits composants de courant haute tension), la tension doit être augmentée ou ne peut pas produire une grande puissance, mais en même temps, afin de s'adapter à la petite impédance de l'inducteur, il est nécessaire de réduire davantage la tension.

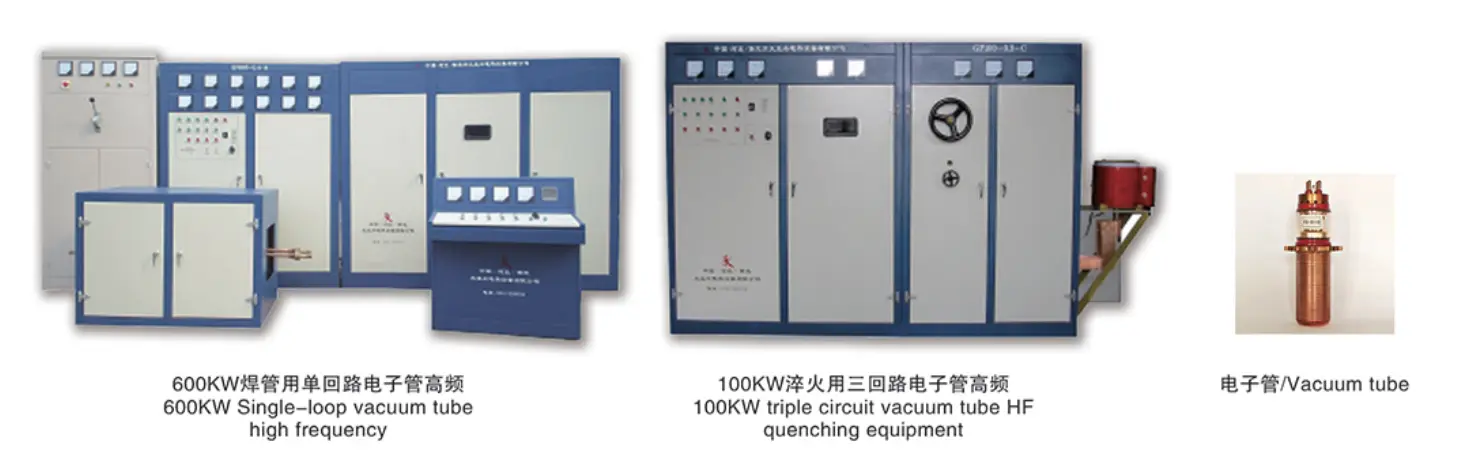

Les photos ci-dessous sont un tube à vide à boucle unique de 600 kW haute fréquence et un équipement de trempe HF à tube à vide à triple circuit de 100 kW.

Dans l'industrie du soudage de tuyaux, il existe encore un petit nombre de tubes à vide haute fréquence, tandis que dans des domaines tels que la trempe et le brasage, les tubes à vide haute fréquence sont encore largement utilisés.
