Soudeuse de tuyaux compacte HF à semi-conducteurs, nouvelle structure

Au lieu de la disposition traditionnelle de type séparé des armoires de redressement et des armoires d'onduleur, cette nouvelle structure de soudeuse de tuyaux compacte HF à semi-conducteurs intègre les deux unités fonctionnelles de base dans une seule armoire compacte. Cette intégration réduit non seulement l'empreinte globale de l'équipement en simplifiant la structure du système, mais raccourcit également la distance de câblage interne entre les deux unités, minimisant ainsi les interférences de signal et améliorant la stabilité de la transmission de puissance pendant le processus de production de tubes soudés.

La soudeuse de tuyaux compacte HF à semi-conducteurs se compose normalement des pièces suivantes :

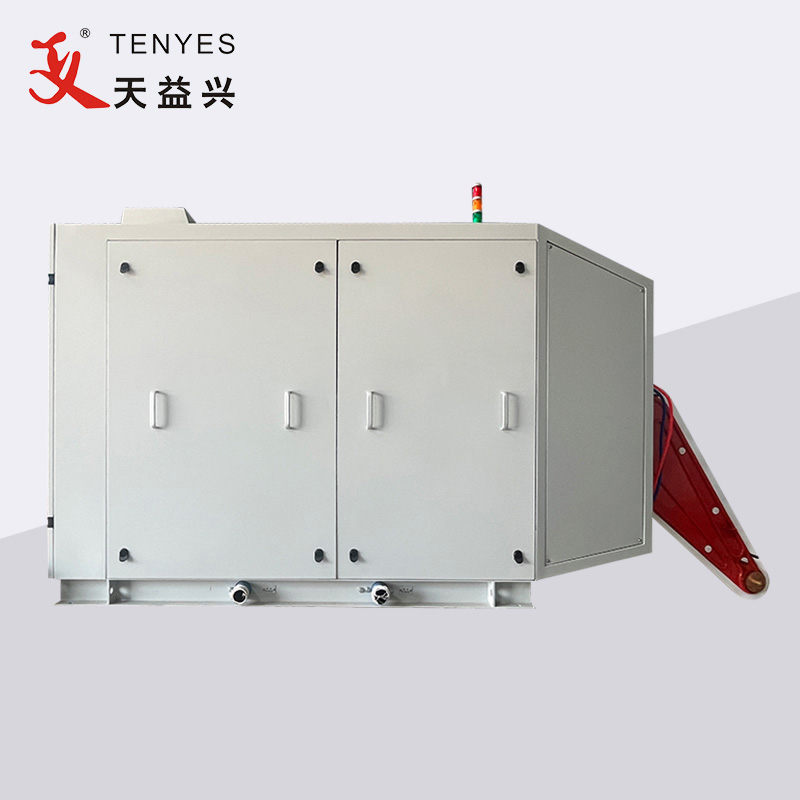

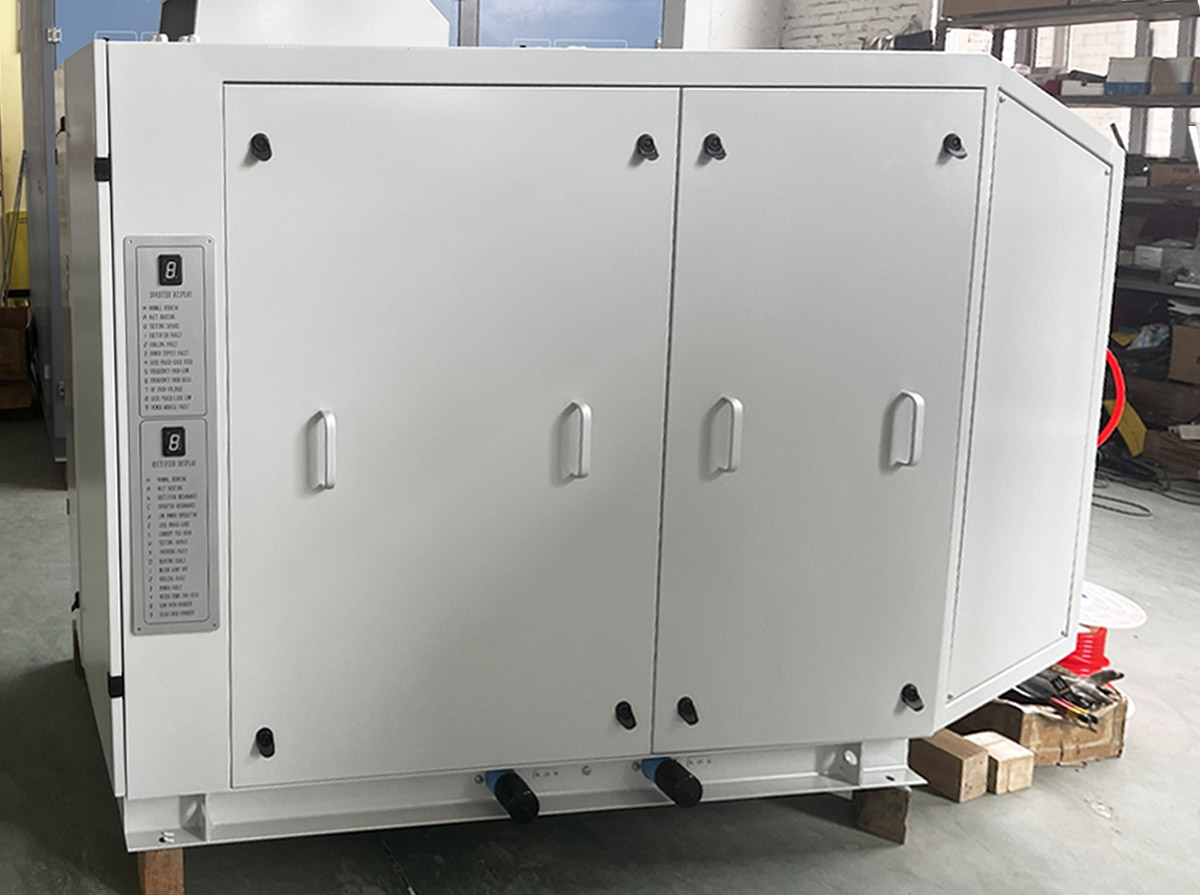

1. Nouvelle structure Armoire principale de soudeuse de tuyaux compacte HF à semi-conducteurs :

Nous utilisons cette nouvelle structure qui regroupe le redresseur et l'onduleur dans une seule armoire. Cette nouvelle conception permet d'économiser plus d'espace et facilite la connexion des câbles par le client. Pour cette nouvelle structure, nous concevons maintenant de 50 Kw à 400 Kw. Si une soudeuse de plus grande puissance, nous suggérons toujours d'utiliser séparément un type de soudeuse de tuyaux.

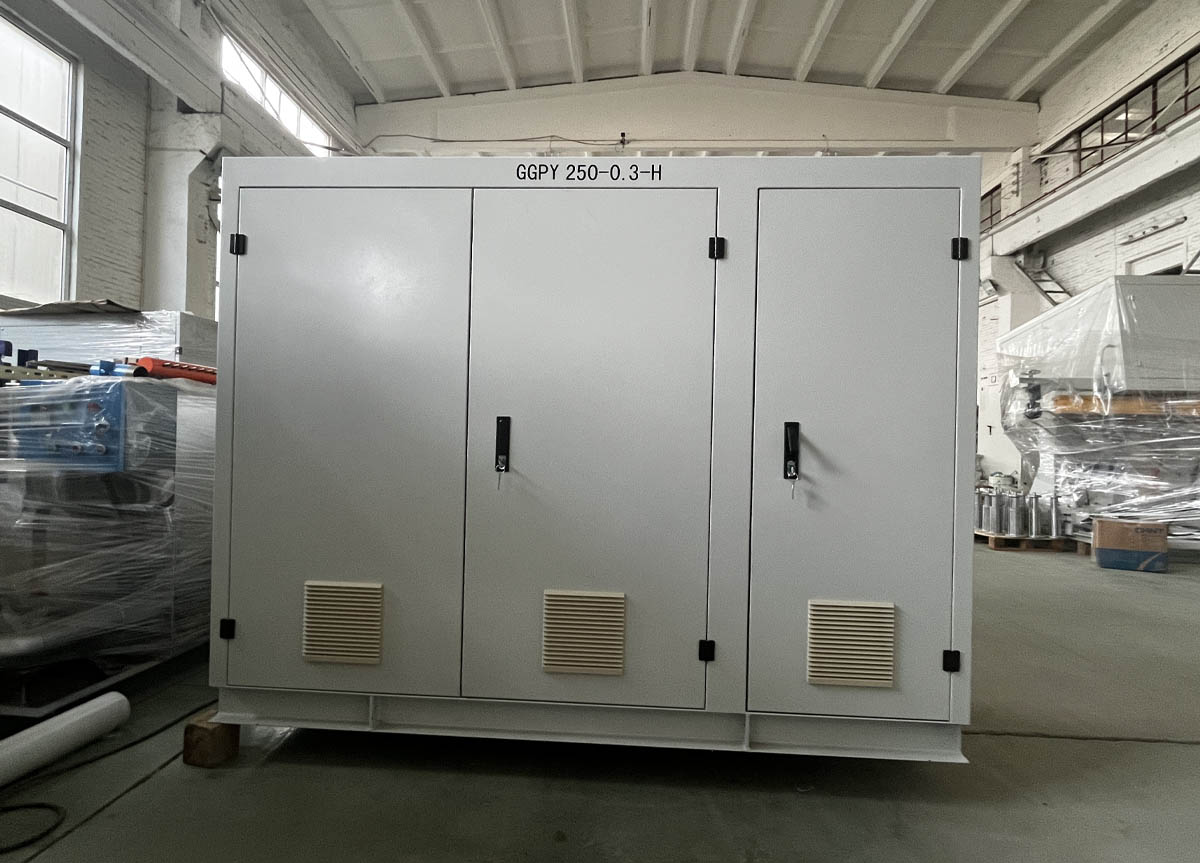

2. Armoire de transformateur sec

À l'intérieur de cette armoire de transformateur sec, nous avons équipé d'un transformateur abaisseur sec, qui peut, au lieu du transformateur à huile traditionnel, terminer facilement la livraison dans de nombreux pays.

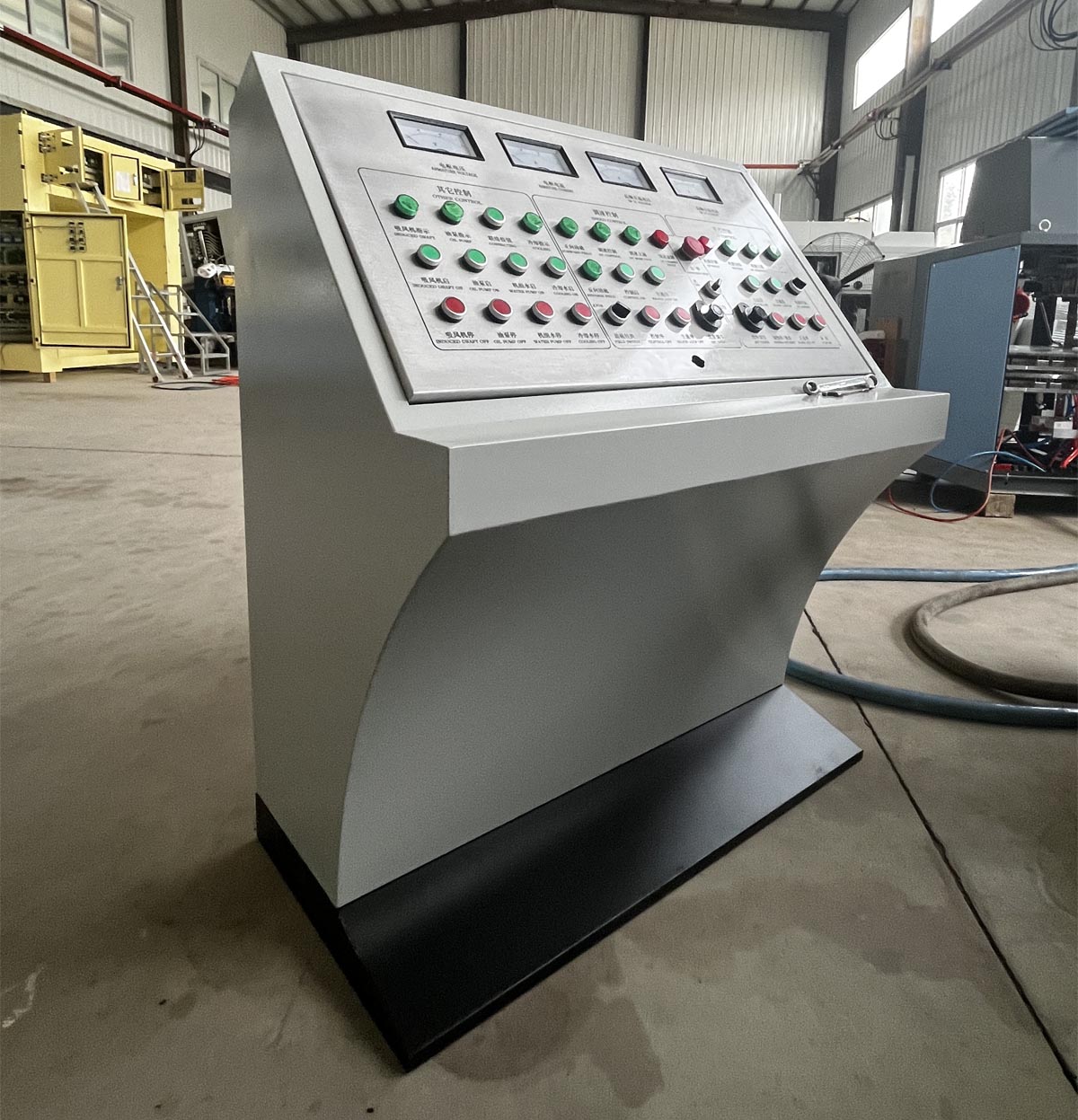

3.Console

La console de commande centrale peut réaliser le fonctionnement à distance d'une soudeuse de tuyaux compacte HF à semi-conducteurs, d'une armoire de commande de vitesse (pilote), d'un refroidisseur d'eau, de ventilateurs, etc.

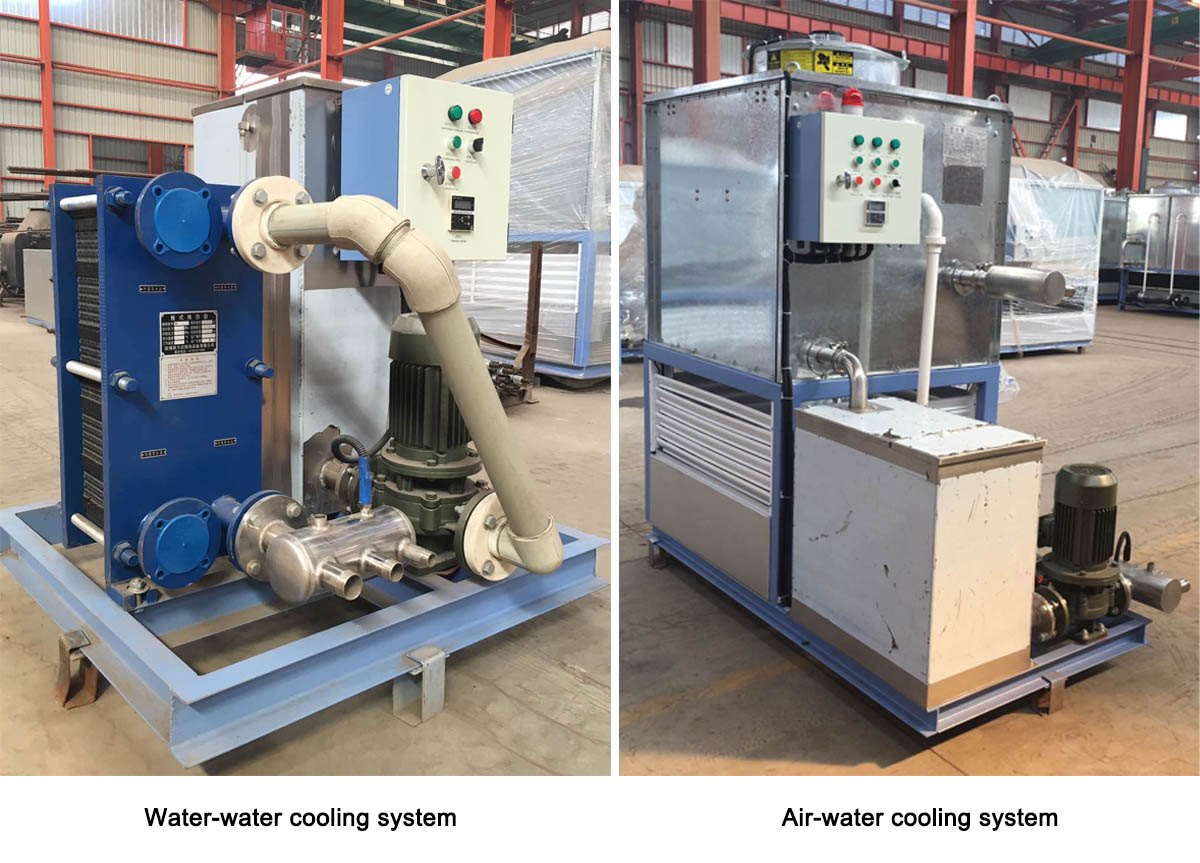

4. systèmes de refroidissement : système de refroidissement eau-eau ou système de refroidissement air-eau en option

Le système de refroidissement de la nouvelle structure de soudeuse de tuyaux compacte HF à semi-conducteurs est principalement utilisé pour le refroidissement en circuit fermé à circulation interne de la soudeuse à haute fréquence et des armoires de commande de vitesse refroidies par eau (pilote). Il existe normalement deux types : un système de refroidissement air-eau et un système de refroidissement eau-eau. Le système de refroidissement air-eau peut fonctionner indépendamment et le système de refroidissement eau-eau doit être équipé d'une tour de refroidissement ou d'une piscine. Cet équipement occupe une petite surface et la température de l'eau d'entrée de l'alimentation électrique de chauffage est efficacement contrôlée en dessous de 40 °C pour assurer la stabilité à long terme de l'équipement de chauffage.
